道路超高系统解决方案当前位置: 首 页>>解决方案>>道路超高系统解决方案

道路超高系统解决方案

发布时间:2020-8-14 9:37:13   编辑:飞天激光    浏览量:865

随着道路交通的迅速发展,桥梁和隧道也日益增多。超高车辆造成桥梁、隧道损坏的意外事故屡见不鲜,甚至对人们的生命安全造成巨大的隐患,因此超高车辆检测预警系统的建设迫在眉睫,针对此需求飞天光电研发的道路超高解决方案就是利用现代化检测手段提高道路运行的安全性,有效避免超高车辆进入道路造成交通意外事故,精确检测出车辆超高和诱导超高车辆安全行车路线并及时进行现场抓拍警示,有利于提高交通效率,消除交通隐患,方便了违章管理,为道路交通保驾护航。



系统构成

系统采用分层结构设计,从逻辑关系上看主要分为三层:前端探测、系统控制主机、终端处理。

前端探测:采用超高检测器装置,当有车辆高度超过预先设定好的检测高度时,超高检测器向控制主机发出车辆超高的信号。

控制主机:接收前端超高信号并发射无线报警信号。

终端处理:接收到无线超高报警信号,并触发语音提示“出/入口超限”,同时警灯频闪。道路理管理值班人员听到语音提示后,对超高车辆进行拦截,提示司机车辆超高及引导车辆绕行,保障道路安全运行。

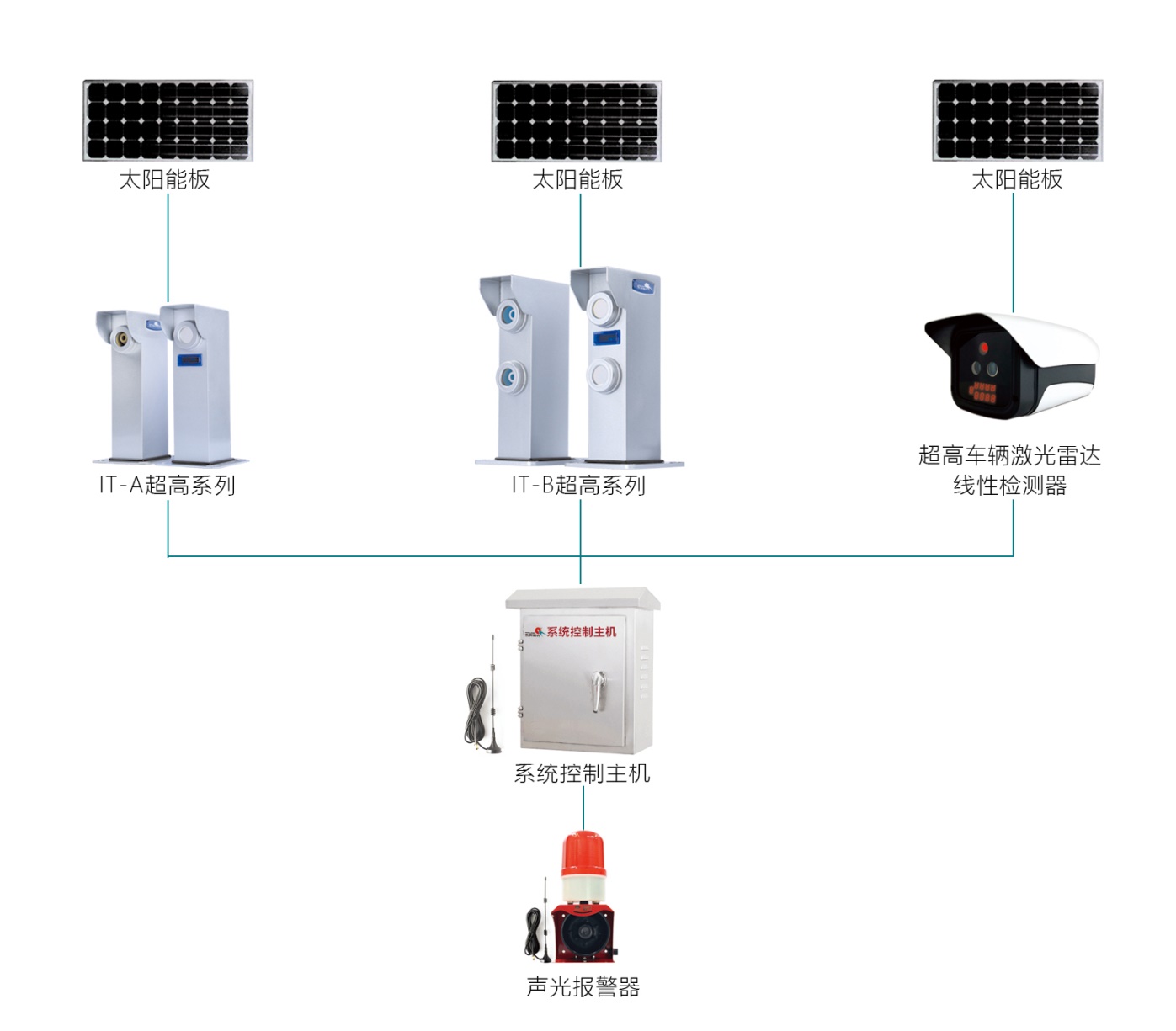

高速公路出入口车辆超高检测系统解决方案拓扑图



应用案例

潍坊高速路出入口车辆超高检测项目    滨城北高速路出入口车辆超高检测项目    衢州高速路出入口车辆超高检测项目...



车辆高架、隧道超高检测系统

系统的设计基于分布式系统的集中管理策略,采用分层结构设计,从逻辑关系上看主要分为三层:前端子系统、传输子系统及后端管理子系统。当有车辆高度超过预先设定好的高度时,超高车辆激光雷达线性检测器向控制设备发出车辆超高的信号,控制设备立即发出指令让前方100LED引导信息板提示司机车辆超高信息并提供出行车路线引导车辆绕行,同时控制器通过无线传送至监控中心提醒有关人员车辆超高意外事件的发生及发生地点,还可以利用视频抓拍系统抓拍超高车辆图片(该系统各组成部件可以通过太阳能供电)。



系统构成

前端子系统:负责完成信息的采集与前端预警信息显示,包括超高车辆车道位置信息、卡口经过车辆信息、车辆特征照片、车牌号码等并完成图片信息识别、超高车辆预警信息联动发布、数据缓存以及压缩上传等功能。主要由超高线性激光雷达检测器、智能一体化摄像机、补光灯、网络交换机、管理终端、LED显示屏等设备组成。

传输子系统:以自建路口局域网、专用接入网、中心视频专网、现有公安光纤网络资源为传输通道,构建网络传输子系统,实现前端子系统与后端管理子系统之间的互联互通,完成数据、图片的传输与交换。

后端管理子系统:负责实现对辖区内相关数据的汇聚、处理、存储、应用、管理与共享,由中心管理平台和存储系统组成。中心管理平台由搭载平台软件模块的服务器组成包括:管理服务器、应用服务器、Web服务器、图片服务器和数据库服务器等。

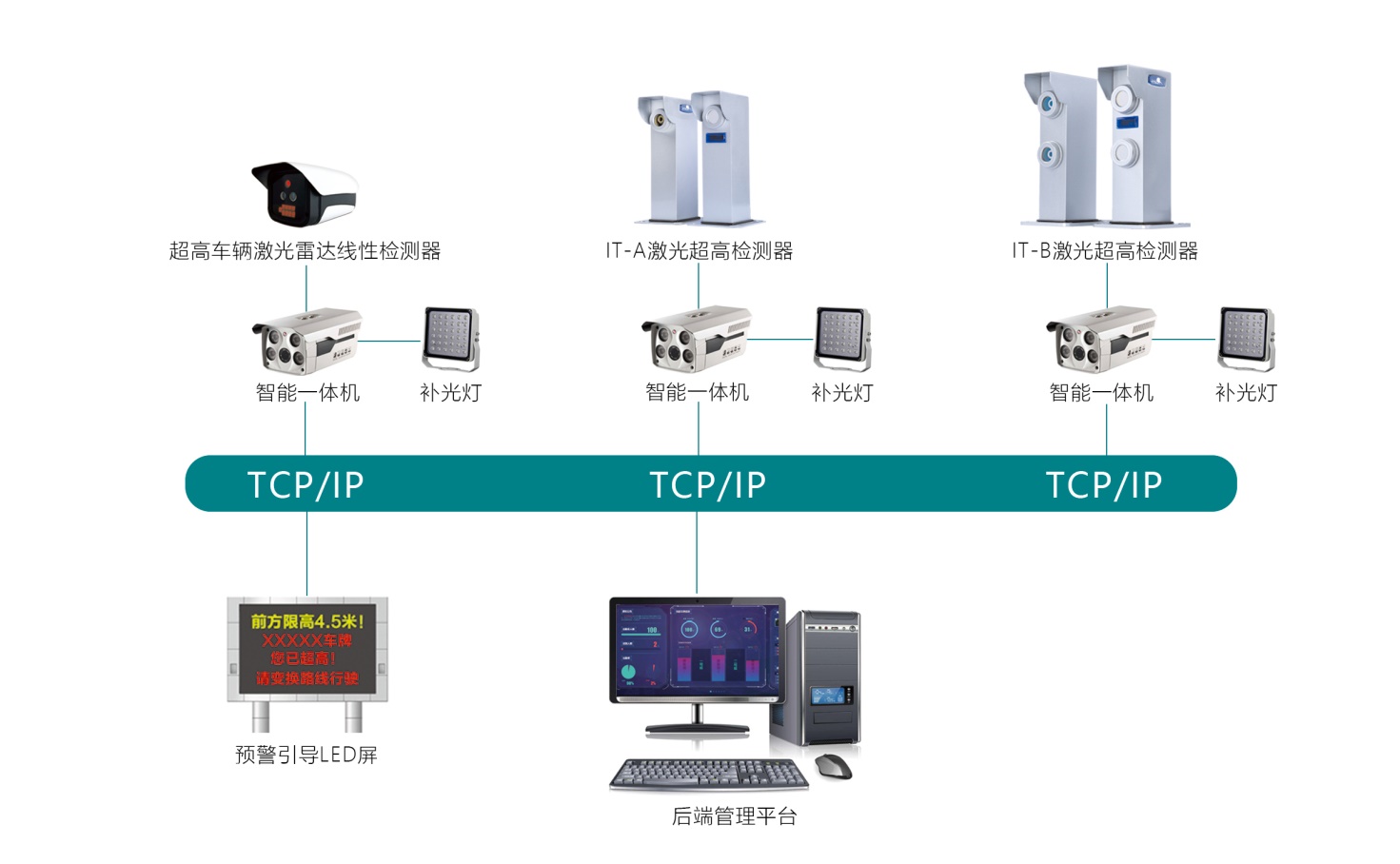

车辆高架、隧道超高检测系统解决方案拓扑图



应用案例

天津市车辆限高检测工程   太浦闸河道超高检测工程   镇江车辆超高预警   南京隧道超高检测工程   上海市延安东路隧道超高检测项目  兰州市西津西路下立交超高检测项目  杭州市紫之隧道超高检测项目  杭州市风情大道隧道超高检测项目  长沙市南湖路湘江隧道超高检测项目  新疆阿喀高速公路建设项目机电工程第一标段   郑州新郑机场东西贯穿道路敞开段及地道附属设施工程综合监控专业工程...
