高压线防外破系统解决方案

高压线防外破监测系统是我司针对当前高压线路受外力破坏非常严重的现象而研发，能对高压输电线路可能或将要发生的外力破坏事件实现现场警示阻止和报警的新型电力防护设备。系统采用激光雷达探测器，可有效弥补视频分析技术、普通传感器报警技术被动防御的缺点及在恶劣环境中的局限性，利用激光雷达主动防御的特性，结合高清视频监控技术，对闯入电力高压线下目标（如违章作业吊车）进行定位、跟踪、放大，现场警示违章作业人员，同时上传告警视频或图片给监管单位进行相应警情处理。

系统构成

系统包含激光雷达扫描监测器、报警控制主机、高速智能球形网络摄像机、语音提示器、现场警示灯、太阳能电池板、后台计算机或管理员手机、配套的中心客户端软件等。

系统介绍

自动监测功能：以设备为中心，覆盖半径500米角度为10°扫描区域，在此区域可通过中心软件任意设定警戒范围（探测距离、扫描角度），在警戒区域内出现目标，激光雷达自动发现并识别。

自动跟踪目标：系统可以根据入侵物体的位置，驱动微光夜视摄像机对入侵目标进行自动拍摄或录像，主动上传报警信息和相关图片信息至指挥中心。

监测手段丰富：管理终端具备声光警示功能，前端具有智能语音、远程对讲警灯警号等多种报警方式。精简的存储功能——设备仅记录告警事件发生后的警情信息；独立的供电系统一结合输电线路特点，系统采用高转化率的太阳能电池板和高效、质量较轻的蓄电池或锂电池为系统供电。

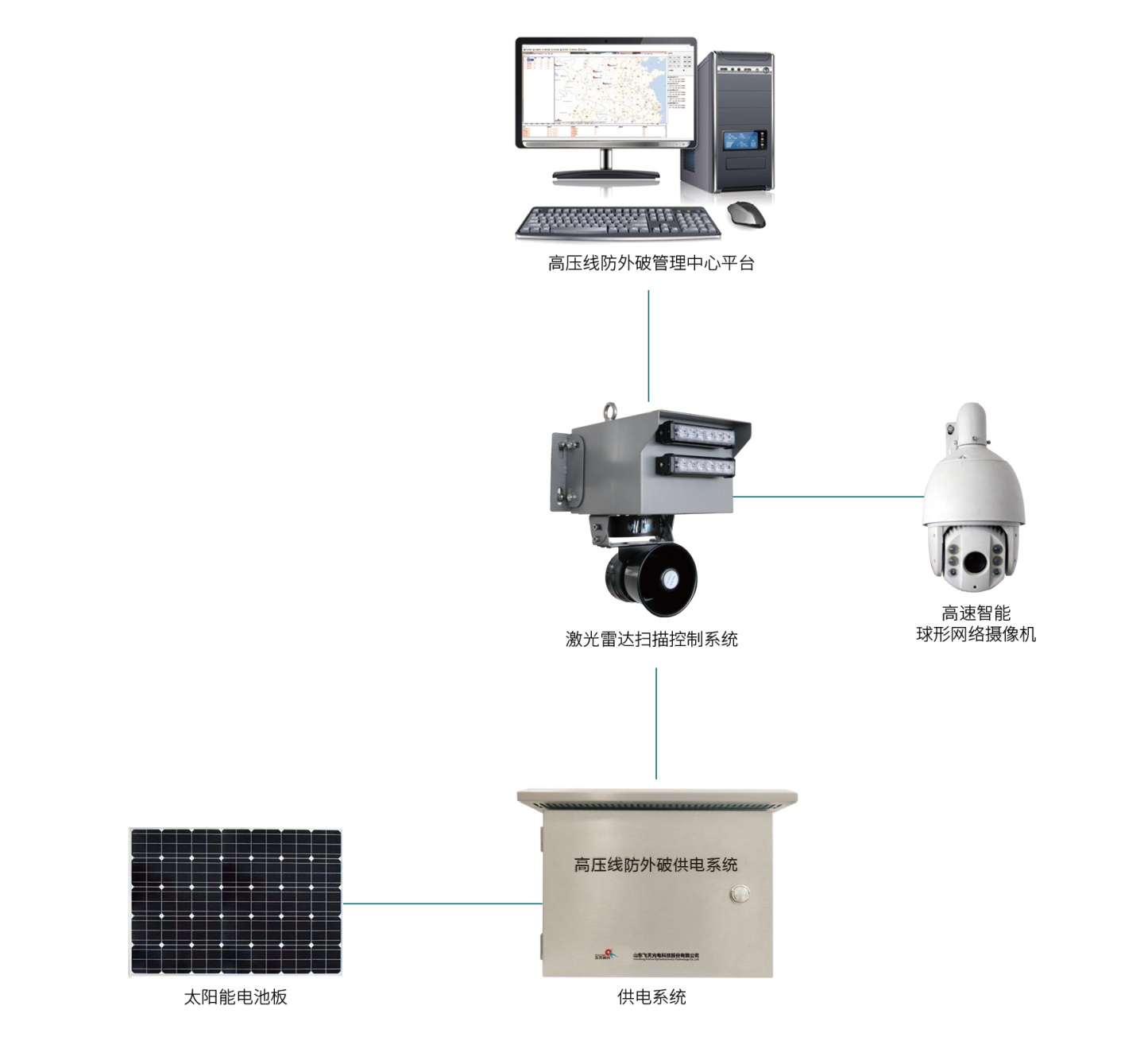

高压线防外破解决方案拓扑图

具体方案

1、激光雷达扫描监测器

激光监测器是靠激光为检测媒介进行实时监测，以一道不可见激光束为监测基准线。光源受激光腔的滤波效应，其光束细、功率密度高、光线叠加幅度稳定且在时间上和空间上周期一致，既能长期工作又能保证探测精度。

2、控制主机

控制主机主要有4G全网通路由器、电源管理控制器等部分组成。4G路由器主要是将前端探测数据传送到后台计算机，后台管理人员通过操作计算机由4G路由器向前端发送数据，前端探测器接收指令并发出相应报警处理。4G全网通路由器保障在恶劣网络条件下保障视频流畅传输。

3、高速智能球形网络摄像机

系统配备高速智能球形网络摄像机，是集网络远程监控功能、视频服务器功能和高清智能球功能为一体的新型网络智能球形摄像机。智能球除具有预置点、扫描等基础功能外，还基于无线网控制，可实现图像压缩并能通过4G网络传输给系统后台。智能球内置云台，精密电机驱动，设备反应灵敏、运转平稳，在任何情况下，实现图像无抖动。

4、太阳能电池板

太阳能电池板选用大功率单晶硅板，其转换效率高，工作温度范围宽；电池板采用钢化玻璃以及防水树脂进行封装，因此其坚固耐用，使用寿命一般可达15年，最高可达25年。

5、报警设备

系统支持现场声光报警、提示音报警及远程对讲等功能，报警时系统启动现场声光报警器，用户可与现场远程对讲，通过大功率喇叭实现对现场喊话。

6、后台中心软件

中心软件一款集成接警、视频复核、信息发布等功能于一体的综合大型平台软件。支持百度在线地图、支持视频复核，报警录像、移动客户端报警和信息发布。中心可以自动探测发生在监测高压线区域内的侵入破坏行为，产生报警信号并提示值班人员发生报警的区域部位。能够接入服务器平台且能够接入应急中心大屏幕，并支持该平台的所有视频智能分析功能、云台操作、预置位及各项联动报警功能。

软件特点

中心管理软件特点：

支持云台控制、远端光学控制、视频锁定、视频列表、自动报警、录像、抓拍、对讲喊话等远程操作。

拥有强大的后台管理支撑平台，多路防护区间同时一屏多显，进行统一管理。

独立网络服务器，多级权限设置，保密性强。

支持多种查询功能，客户可以按需进行智能查询。

支持数据库管理功能。

可远程控制、设置、添加删除设备、多用户权限管理等等。有图像分析功能，可设置视频移动报警和视频遮挡报警。

发布指令，控制装置进行“布防”或“撤防”；或查询装置当前是处于布防或撤防状态。

当发生入侵报警时，启动现场声、光报警，同时联动摄像机。自动巡航，预置点滞留时间可调。

手机平台软件特点：

通过各种无线信号（GPRS、CDMA、5G、WIFI）在手机上实现视频传输。

可随时通过手机查看系统中任意一路或多路视频。

图像录像、浏览功能。

报警设置功能。

进行云台控制、远端光学控制等操作。

发布指令，控制装置进行“布防”或“撤防”；或查询装置当前是处于布防或撤防状态。

远程管理以及指挥、检查、监督、协调工作。

应用案例

电力输出系统
