什么是联动模块

联动模块就像一座桥，一头连着前端探测器，一头连接需要的辅助报警设备，在探测器和其他设备或部件之间传输信号

为什么需要联动模块

通过联动模块可快速实现不同联动报警功能需求，比如：周界防范、紧急求助、视频录像、火警等报警联动都可以很好的满足，可适应不同报警用户的报警联动应用需求。

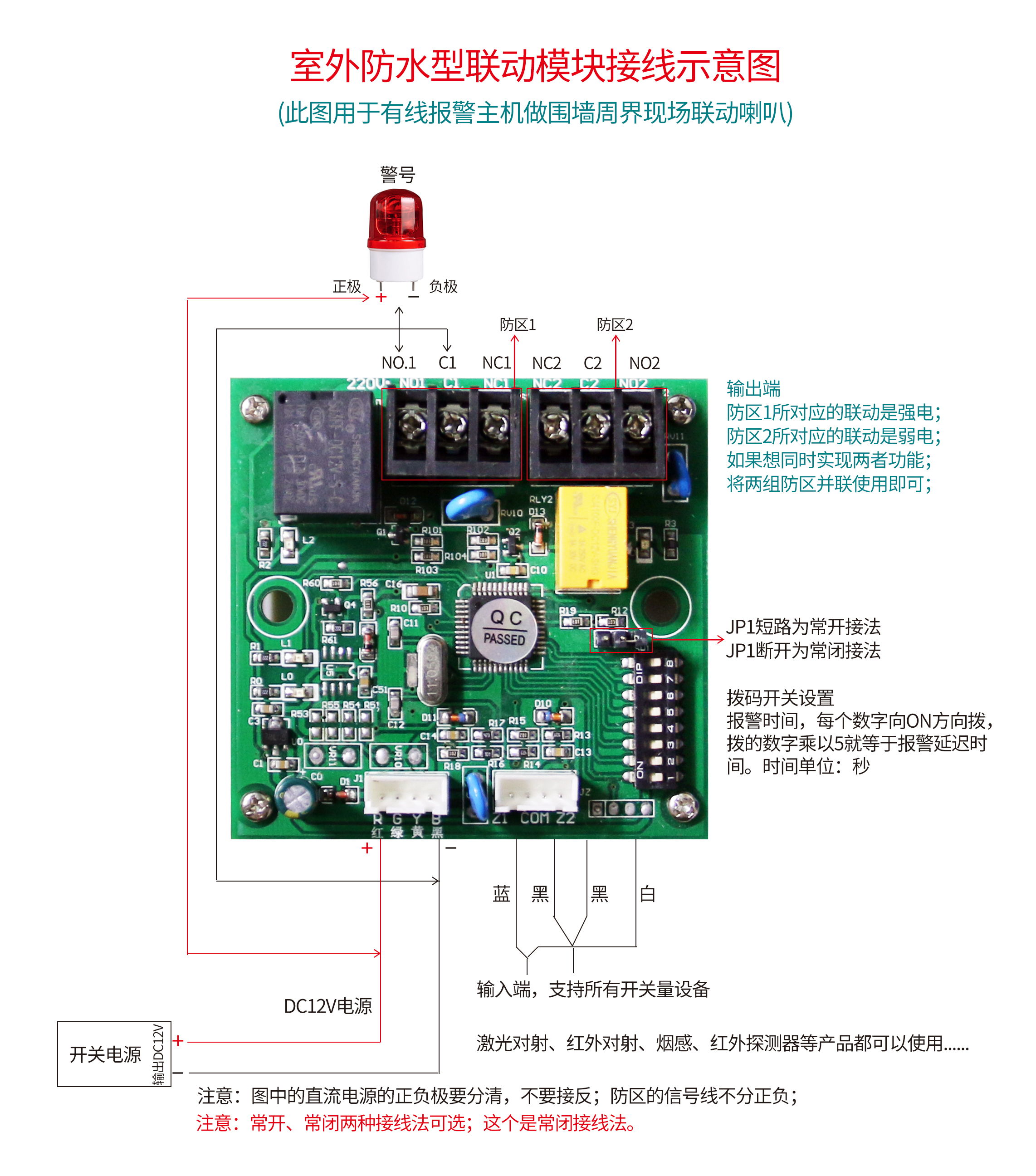

联动模块接线说明

飞天激光防水型联动模块可直接与任意一款总线制报警主机扩展联网使用，模块带有2个开关量防区，防区端可接激光对射、红外对射、红外探测器、燃气探测器、张力围栏探测器等传感器设备，具有接线简单、安装方便、功能实用、稳定性好等优点。

该联动模块可接常开常闭2种开关量信号，并且拥有2个输出端口，可同时联动强电和弱电设备，强电报警输出端口最大支持250V/10A，弱电报警输出端口最大支持24V/3A设备，用户可灵活选择配置。

PS：通信状态指示灯说明：

   1） 常灭：模块电源不正常。

   2)  常亮：模块通信不正常。

   3） 闪烁：（1秒钟闪1次）模块通信正常。

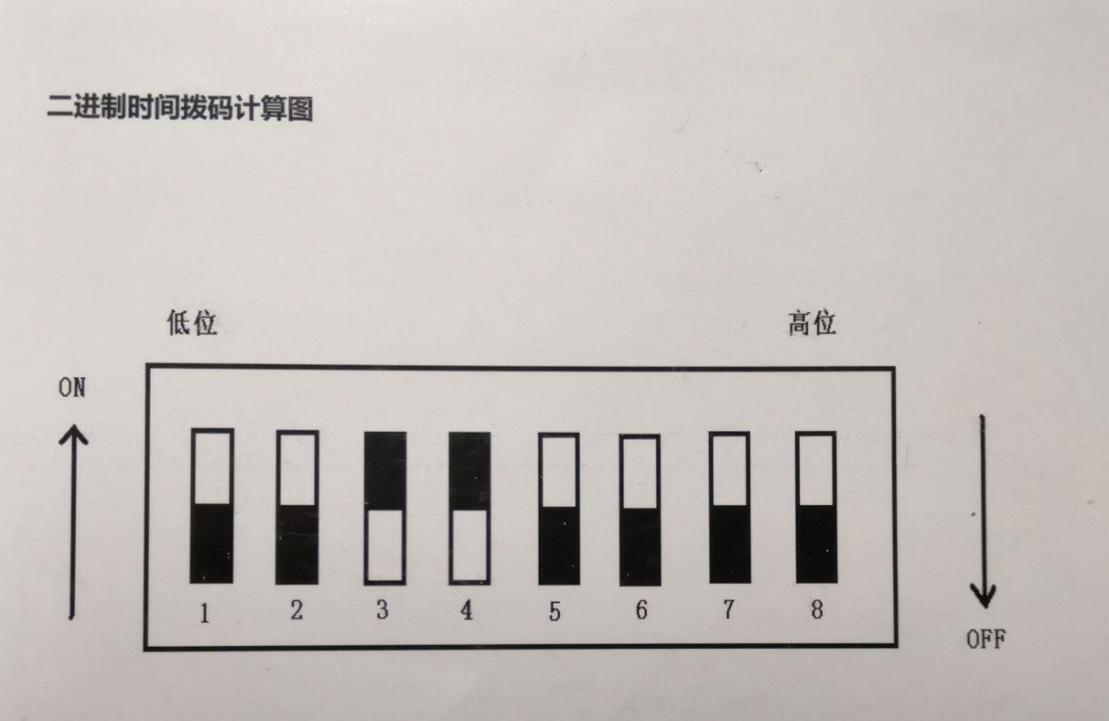

拨码说明

一套完美的防盗报警系统是要根据客户的实际功能需求来配置报警响应时间，否则安防效果会大打折扣。

飞天激光室外防水型联动模块可通过拨码自由调节报警响应时间，

每个数字向ON方向拨，拨的数字乘以5就等于报警延迟时间。当拔开关数设成1时，实际报警延迟时间将为5秒，其它以此类推。

飞天激光联动模块优点

1. 防水

防水底壳配有防水密封条，为户外安装设计，密封性好，防雨、防露、防霜。

1. 使用简单

插拔式设计，连接简单方便

1. ABS阻燃外壳

外壳采用ABS环保阻燃材质，耐高温、耐腐蚀。
