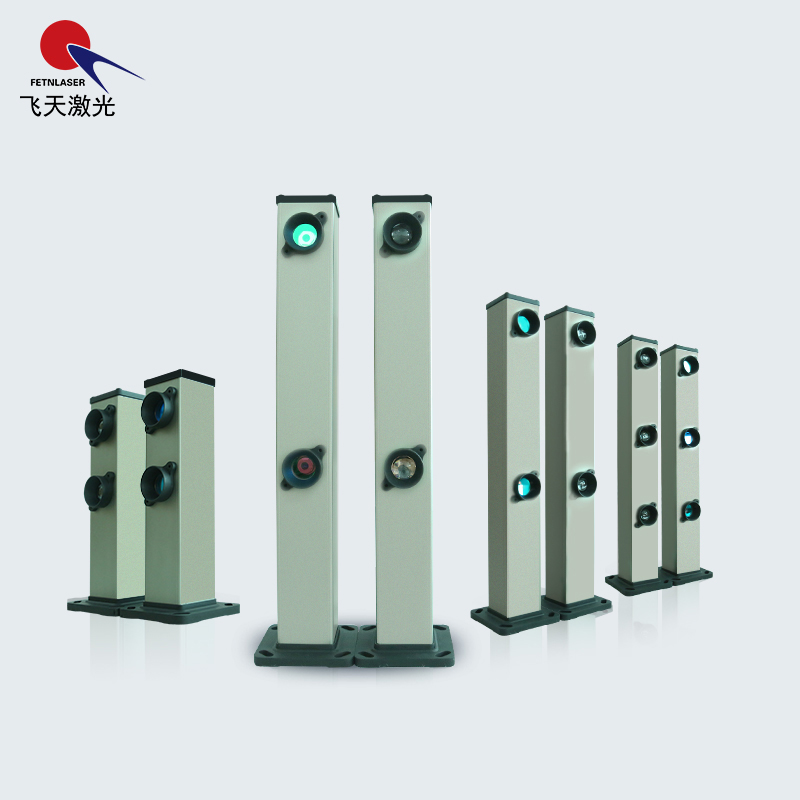

山东飞天丨民用型激光对射入侵探测器产品介绍
发布时间：2018-11-29 14:40:06 编辑：山东飞天 浏览量：1019
技术指标
|
项目 |
技术指标 |
|
型号 |
XT-A30/50/100/200/300/400/500 |
|
激光波长 |
650nm、808nm、980nm |
|
警戒距离 |
0~500m |
|
警戒层次 |
单层警戒 |
|
报警方式 |
光束遮断报警 |
|
工作电压 |
DC10-30V 或AC220V |
|
工作电流 |
发射：65mA 接收：60mA |
|
报警输出方式 |
一组继电器常开/常闭触点，触点容量：AC125V/0.5A、DC24V/2A |
|
防拆输出方式 |
一组常闭触点，触点容量：AC125V/0.5A、DC24V/2A（可选） |
|
发射端、接收端角度 |
发散角度： ＜3′接收角度：＞10° |
|
光轴调整角度 |
水平±30° 垂直±30°(范围可调) |
|
产品尺寸 |
105mm(L)*105mm(W)*245mm(H) |
|
底盘尺寸 |
105mm(L)*105mm(W)*10mm(H) |
|
材质 |
外壳：铝合金；顶盖、底座：铝合金 |
|
安装孔尺寸 |
4个φ5长圆孔均匀分布 |
|
报警时间 |
2s±1s(1-30s可选) |
|
响应时间 |
5ms-500ms(可调) |
|
使用环境温度 |
-40℃~70℃ |
|
防护等级 |
IP67 |
|
激光光源类型 |
一类安全激光光源，等级为CLASSⅠ |
|
MTBF |
＞120000小时 |
主要技术特点
1、多档响应时间可调
报警响应时间设置更加灵活，共5档可调，分别是25ms、50ms、100ms、200ms、300ms、500ms。完全满足行人检测、周界围墙检测以及车辆超高检测等多种场合。
2、外壳金属阳极氧化处理
氧化层永不脱落、耐腐蚀、表面耐刮伤、易清洗、绿色环保、多色彩性。
3、报警持续时长及报警方式可调
出现报警时用户可自行设定报警持续时间，有500ms、1S、2S等多档调整。报警方式可设置为遮挡一束光报警或同时遮挡相邻两束光报警。
4、激光调整螺丝前置设计，方便调光
将激光方向调整螺丝改为前置设计，便于调光人员观察调整方向，且采用前置设计后即便设备安装在死角也可方便调光。
5、设备供电范围宽
接收发射端加入高效率电源管理芯片，稳定工作的同时提高了供电范围，其供电电压范围为DC 10-30V。
6、设备外壳设计合理，安装方便，维护简单
底板有两种规格，一款专为立式安装而设计，一款专为壁挂安装而设计，安装更灵活。出线处为G1/2标准管螺纹，可直接与G1/2标准管螺纹穿线管对接，安装方便快捷。
