山东飞天丨激光入侵探测器在石油石化领域中的应用

山东飞天丨激光入侵探测器在石油石化领域中的应用

    石油石化行业是我国的支柱产业，且在经济发展中发挥着举足轻重的作用。随着输油输气管道的不断建设，伴随而来的是一些不法分子在管道沿线进行偷盗、破坏的行为。

    因此，在油气管道沿线的泵站、分输站、阀室等重要地点建立周界入侵检测系统成为防控的必要手段，通过建立周界入侵检测系统在重要地点周围形成入侵警戒线，对重要地点周边围墙或区域进行全天候、全方位入侵防范警戒。

    目前国内油气管道的周界系统一般采用物理防范或者监控系统与周界入侵检测系统配合，形成安防系统。前者相对比较简单，就不一一赘述了。后者前端以红外对射、微波探测器、振动电缆和泄漏电缆等入侵检测手段为第一道防线，辅助视频监控等，形成全方位、立体化周界报警系统。

    红外对射虽然安装简单、价格便宜，但是易受飞鸟、动物、温度、光线、空气流动、雾气、雨雪等因素影响，很容易引发误报。

微波探测器安装调试方便，灵敏度高，防范空间较宽， 防护级别较高。但是，微波传感器辐射的电磁波对人体有害，受电磁干扰严重，因此对安装区域要求高，一旦有电磁干扰会产生误报。

    振动电缆安装方便灵活，灵敏度高。但是对围墙栅栏要求较高，维护费用高，功耗较大。

    泄漏电缆安装在防护区域的地下， 隐蔽性好，防破坏；安装方便灵活，不借助任何物理防范（如围墙、栅栏等）。但是，泄漏电缆易受到周围电场、磁场的影响从而易出现漏报；且该系统价格昂贵，由于埋于地下，故障检修困难。

    综上分析，红外对射和微波探测器误报率高，加之微波周界对人体有害，不适合应用于石油石化领域。振动电缆周界探测系统与泄漏电缆周界探测系统费用昂贵，维护检修困难。

    石油石化企业所在地地域广阔，尤其是油田和炼化厂，都处于地广人稀区域，周界范围大，地理环境复杂。因为周界直线距离长，要求监控距离远，加上厂址位于多雾的山区。综合红外对射及其他模式的特点，激光对射探测报警系统的优势尤为突出。该系统受天气等自然因素影响小、功耗较低、误报率低、调试简单、维护方便、后期维护成本较低、安全系数高。

    在石油石化领域一些特别的场所，其多含易燃、易爆的碳氢化合物。这些场所一旦出现明火，将造成不可估量的损失。也正因此，防尘、防爆等特性要求成了安防设备杀入石化行业的首道门槛，针对此种情况飞天激光推出防爆型本安激光入侵探测器。

    防爆型本安激光入侵探测器是具有本质安全电路的电气设备，具有以下特点：

    保护型安全电路

    安全电路双重化稳压设计，既可限制电流又可防止过压，安全栅电源波动幅度极低；

    大功率水泥电阻

    设备运行时无火花产生，可用于众多危险场所；

    信号输出安全

    不会产生火花，功耗低且响应速度极快；

    多路频率输出/识别

    采用PWM、PCA等多种控制技术，每路激光信号频率独立，且接收端可一一甄别，互不干扰。

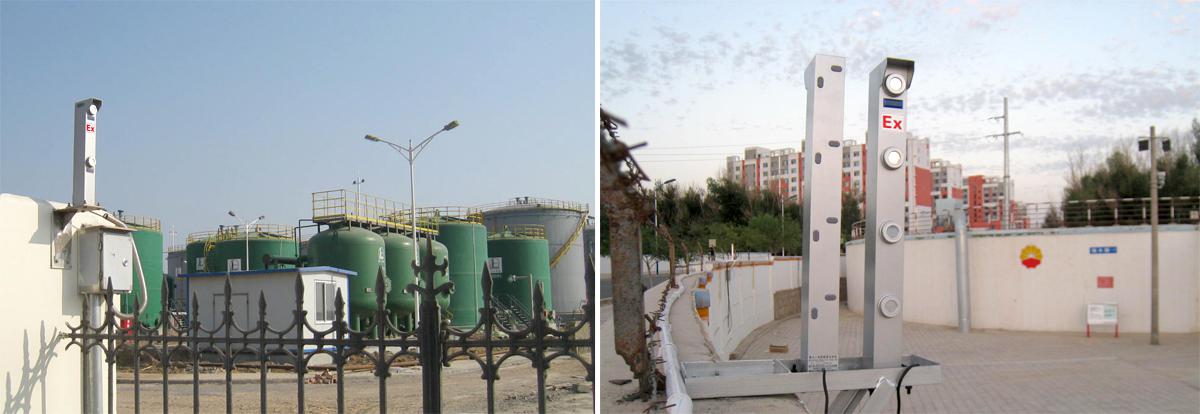

    无论是普通的激光入侵探测器还是本安防爆型激光入侵探测器，均受到石油石化用户的一致好评。飞天激光在2011年，中标中石油西气东输二号线东段共80个场站的周界防范工程项目，目前设备运行稳定。垦利油田、胜利油田、塔河油田、长庆油田、西北油田、大庆油田、华北油田、天津渤海油田生产采油区，以及国内大型的油库如：呼和浩特市白塔油库、内蒙古乌兰浩特油库、河南濮阳油库、四川达州油库、桂林油库、简阳油库、青海湟源等原油储备库也使用的飞天激光对射，目前设备也运行良好。
