满满的干货!一文让您读懂防爆型激光光栅‖飞天激光

发布时间:2020-6-19 17:34:46   编辑:    浏览量:27

经过多年激光探测技术沉淀

飞天光电创新推出首款

本质安全型互射式防爆激光光栅

通过两束以上的激光光线

构成一个隐形防范平面

辅以精密光学镜片

光束能量集中,激光长期工作无衰减

体积精巧、安装便捷

被广泛应用于地下管廊、石油开采、煤矿采掘等领域

实现防护预警探测功能



产品优势

ExibIICT6Gb

本质安全型防爆激光光栅,防爆等级ExibIICT6Gb,可在出现爆炸性气体混合物的环境中平稳运行。

无惧环境干扰

优选不可见激光光源,光束能力集中,并有防拆、防破坏报警设计,彻底解决环境干扰问题。

更低误报

采用同时遮挡相邻两光束的报警模式,有效消除飞鸟、蝴蝶、落叶等通过防范区域遮挡单光束激光线时产生的误报警现象。

安装灵活,180°任意调节

室内外均可安装,立柱安装、壁挂安装两种方式可选,若出现断线、短路等情况能立刻报警。

IP67防护等级

铝合金全密封外壳,配合IP67防护等级,防尘、防水、防虫,环境适应性更强。

专利技术,运行更稳定

数字变频+激光APC控制技术(专利保护),激光长期工作无衰减,辅以精密光学镜片创新设计,保证长期稳定运行。

报警方式

当有人非法入侵

若同时遮挡住相邻两束激光

则产生报警信号

光栅蜂鸣器输出报警声

安装方式

不同于常规激光对射产品的立式安装,防爆型互射式激光光栅室内外均可安装,目前提供两种安装形式:立柱安装、壁挂安装两种方式可选。

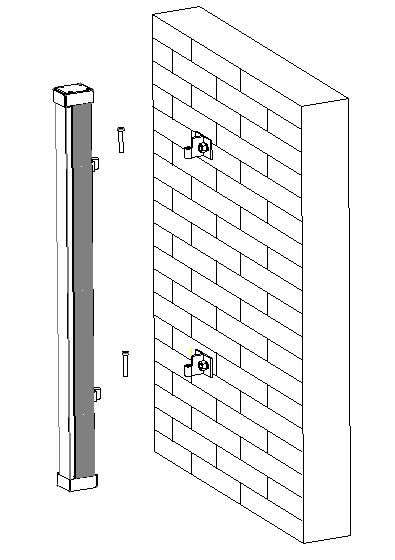

壁挂式壁挂式安装适用于有墙面的防范区域



将固定支架中轴螺丝拆下,取下支架底座,使用M6膨胀螺丝将两底座固定至墙体;底座安装完成后,将产品固定支架滑块调节至对应位置,拧紧滑块固定螺丝,固定垂直距离,放入中轴螺丝,将激光光栅调整至所需角度,拧紧中轴螺丝固定角度。

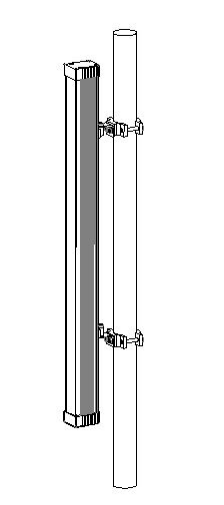

立柱式:立柱式安装适用于当防范区域没有墙面时



要求安装立柱外径尺寸为φ28~φ40mm,将产品固支架滑块调节至所需位置,拧紧滑块固定螺丝,固定垂直距离,垂直距离应不小于15cm。使用立柱安装附件,将设备调整至所需高度和角度,固定即可。

接线说明:

主机:红 电源正极+12~24V;

     黑 电源负极;

     黄 开关量输出COM端;

     蓝 开关量输出NC端;

从机:红 电源正极+12~24V;

     黑 电源负极;

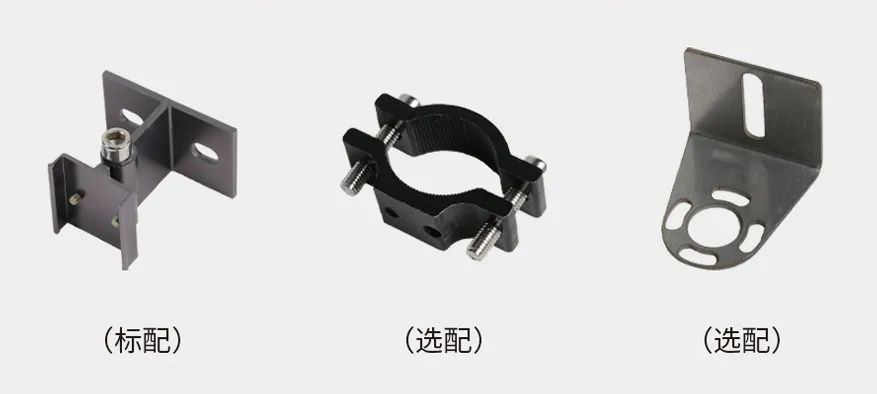

安装配件展示:





PS:目前根据多数用户需求,提供了两种安装方式,若有特殊安装需要,可提供个性定制哦~

配置说明

1、拨码设置

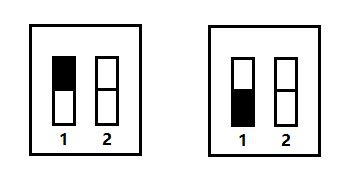

1)拨码1调节普通模式和调试模式,上拨为普通模式,下拨为调试模式。

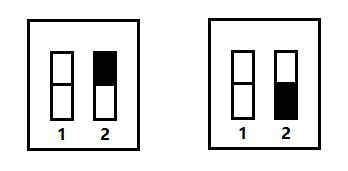

2)拨码2调节A频和B频,上拨为A频,下拨为B频。



注意:主杆和从杆的拨码开关必须选择一致。

2、A频和B频的光栅的布置方法

两对光栅的安装位置相距少于5米时会产生同频干扰,造成误报。因此,要选用A频和B频光栅相间隔开来安装,通过位置错开安装,避免同频率光栅线相干扰的问题。

包括在楼上与楼下安装同一直线上安装或转弯角处于安排都要选择A频和B频相间隔来安装。

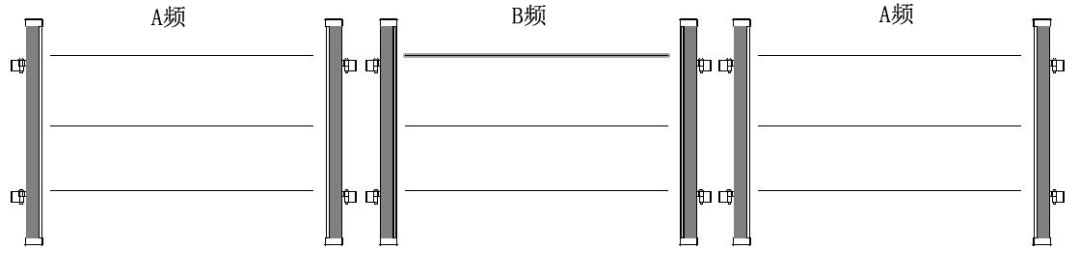

水平同一直线安装↑↑

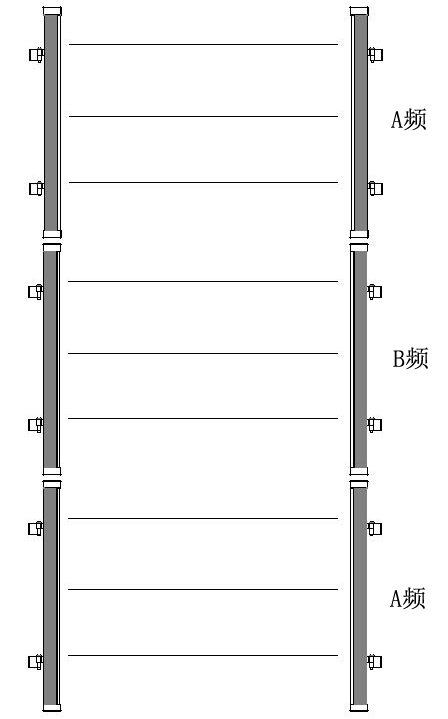

垂直同一直线安装↑↑



常见故障分析及排除

1.接入电源后不工作

1) 检查主从机电源接线是否正确;

2)检查主从机电源接线处电压是否因线路过长造成供电电压不足;

2.主机与从机校准LED常亮且蜂鸣器长响

1)检查主从机拨码开关是否同为A频或B频工作模式;

2)检查主从机安装距离是否超过激光光栅的最大防范距离;

3)检查产品底部防拆开关是否正常闭合;

3.光束无遮挡,蜂鸣器常响,报警有输出

1)用抹布对红外线透光处清除灰尘。

2)重新校准光束光轴位置。
