飞天激光本安防爆型激光入侵探测器,您想了解的都在这里

发布时间:2020-6-28 14:13:03   编辑:    浏览量:788

石油、化工产业,是我国的支柱产业部门之一,在国民经济的发展中有重要地位,因此对于石油化工厂的安全防护变得非常重要。

一般来说,油田、气井都分布在空旷广阔的偏远地区,范围广、地理形势复杂、气候条件恶劣,因而所以值守人员少,工厂内基础设施和产品设备的安全主要靠安防产品。

这对安防产品的性能提出更高的要求,不仅要能满足安防报警需要,还要能适应易燃、易爆、易腐蚀的环境的危险环境,力求来保证这种高敏感度环境中人员和生产装置的安全。

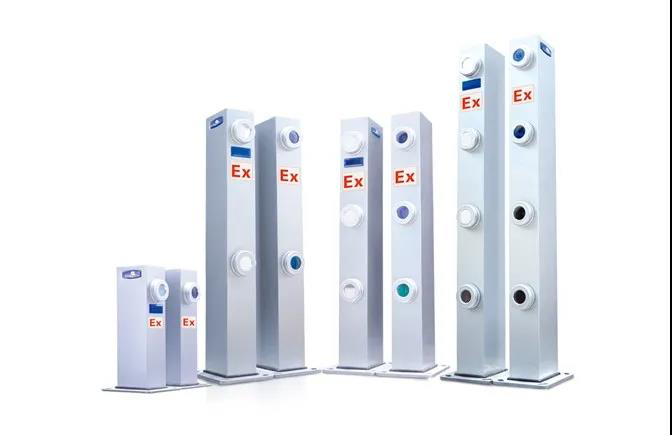

作为激光探测领域领跑者,飞天激光推出了本安隔爆型激光入侵探测器,本质安全电路,辅以三重隔爆保护,适用于石油开采、天然气站、化工厂房等对防范等级要求较高周杰领域,配合整个报警系统用进行周界防范,维护物资和生产人员安全。


工作原理

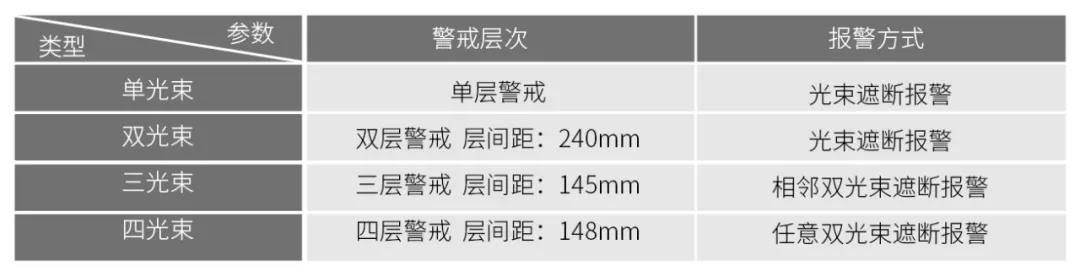

本安防爆型激光入侵探测器采用单层活多层对射式结构,以一道或多道不可见光束为警戒线,以每对探测器为防范单元,可连续布设。

在防护区域内安装一对激光入侵探测器,其中接收端通过光电器件将接收到的光信号转换成开关量信号,并经鉴别器处理。当确认信号正常时,接收端蓝窗显示灯熄灭,保持工作状态;而当光束被遮断时,则蓝窗显示灯亮,同时联动声光报警器输出报警信号,从而实现防范报警功能。

系统组成

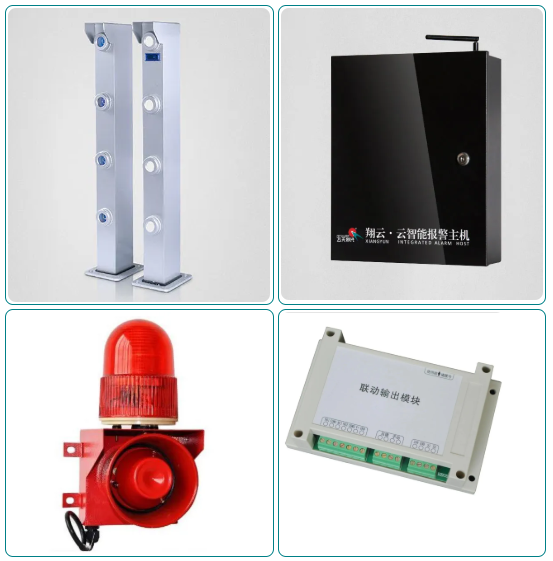

飞天激光本安防爆型激光入侵探测系统主要由本安防爆型激光入侵探测器、报警主机、软件平台、声光报警器、联动模块等组成

本安防爆型激光入侵探测器:前端探测产品,主要对周界警戒区域做入侵判断,当监测到有入侵时,输出报警信号

报警主机:对前端设备进行布、撤防及接警功能

软件平台:实现终端进行布、撤防及接警功能

声光报警器:对报警信号进行声光提示,方便管理人员快速响应

联动模块:联动视频监控、电子地图、声光警号等,确保报警信息更准确、及时、稳定的传输

产品优势

本安防爆型激光入侵探测器在实际的周界防范应用中有以下优势:

  1. 本质安全,防爆等级达ExibmbⅡBT6Gb

    首创本质安全型激光探测技术,无需外加笨重隔爆箱,经国家权威机构认证,防爆等级可达ExibmbⅡBT6Gb。

  2. 三重防爆保护

    保护型齐纳式安全栅,双限流双限压;大功率吸能元件,设备运行无火花;信号端陶瓷保险,极速响应,有效阻隔危险区域。

  3. 精准零误报

    独创PWM激光光源调制技术,探测距离远、穿透力强,能适应雨、雾、霜、雪、沙尘等恶劣天气。

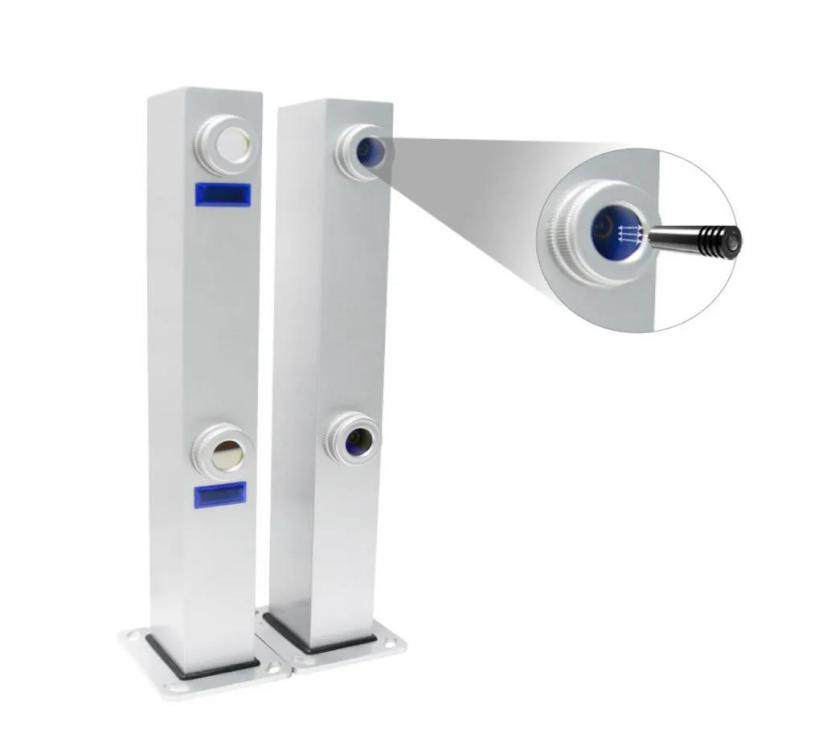

  4. 维护便捷

    免拆装设计,激光管插拔式安装,无需拆卸外壳即可直接更换。


  5. IP67防护等级

    铝合金外壳全密封设计,防尘、防水、防虫、防拆,环境适应性更强。

  6. 抗强光干扰

    接收端采用专业窄带滤光片+带通滤波技术,有效滤除外界99%的杂散光,不受太阳光、探照灯、汽车强光等光源干扰。

  7. 节省成本

    采用德国原装进口半导体激光器,恒功率控制,使用寿命长达10年,更节省成本。



    产品特性





    工作电压:DC12V±10%

    报警时间:2s±1s1-30s可选)

    响应时间:5ms-500ms(可调)

    报警输出方式:固态继电器常闭触点,触点容量:DC24V/1A

    光轴调整角度:水平±30°,垂直±30°(范围可调)

    材质:铝合金;地板材质:压铸铝

    激光光源类型:一类安全激光光源,等级为CLASS

    安装注意事项

    1、发射端、接收端安装在统一水平线上;

    2、电源线与信号线不可装在同一根PVC管中,避免信号干扰;

    3、防爆区域与非防爆区域可灵活配置;

    4、防区一角交叉安装,严防死角;

    5、产品安装用膨胀螺丝固定牢固;

    6、安装位置避免有树木等物体遮挡;



    报警解决方案

    根据现场环境的不同,飞天激光提供多种周界报警方案可供客户选择:总线式传输方案、分线式传输方案、网络式传输方案、物联网传输方案。

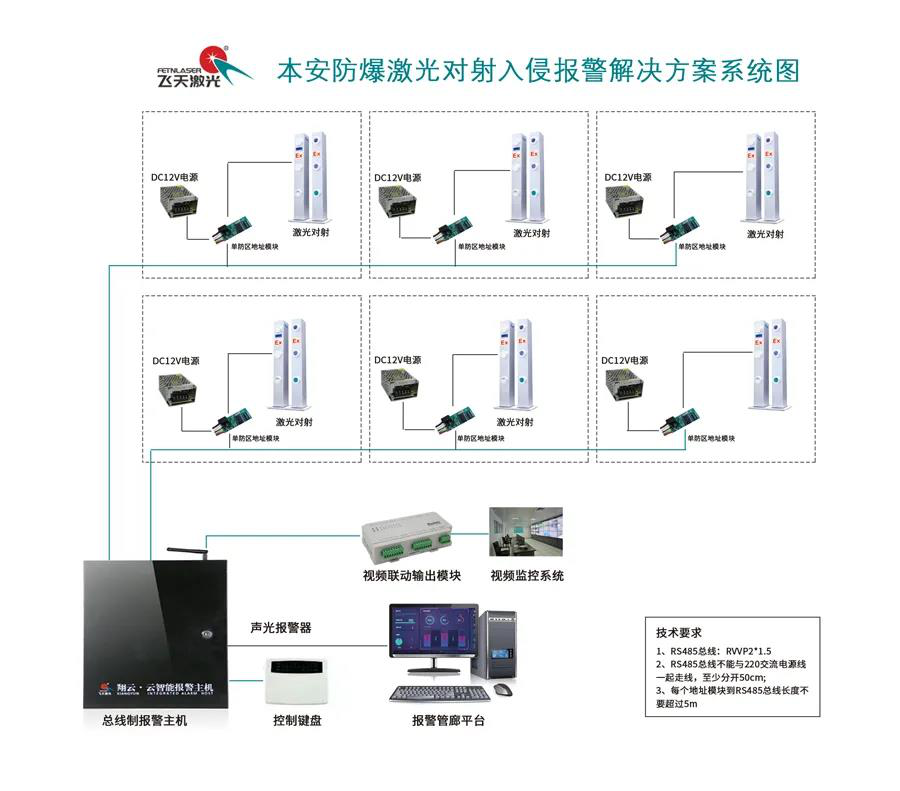

    总线式传输方案

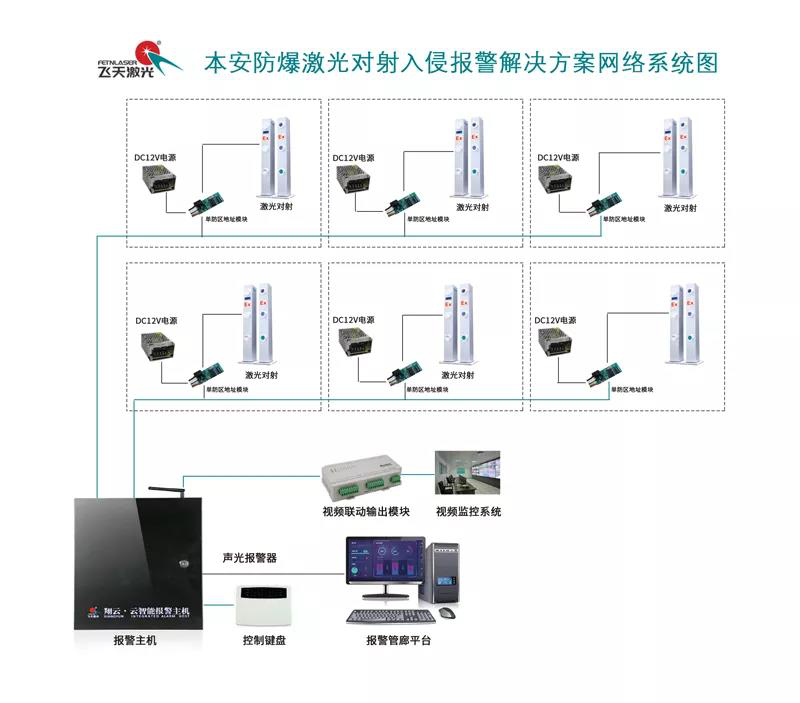

    网络式传输方案

    飞天激光本安防爆型激光入侵探测器,以激光作为探测光源,利用激光能量高度集中、频率单一、方向性好、相位一致的特性进行深度开发最大的特色就在于,安全栅电路是结合发射和接收电路的电压电流参数进行专门设计的安全电路,内置于产品内部,与发射电路和接收电路直接对接经过特殊处理后的安全栅和电路组合,起到稳压限流的作用,实用更安全,防爆更靠谱!​
